LN1176
24V 低功耗 100mA 低壓差 CMOS 電壓穩壓器
LN1176系列是使用24V高壓CMOS技術開發的低壓差，
高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內
置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出
電流。為了使負載電流不超過輸出晶體管的電流容量，內置
了過載電流保護電路、短路保護電路。
■ 產品概述
LN1176系列是使用24V高壓CMOS技術開發的低壓差， 高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內 置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出 電流。為了使負載電流不超過輸出晶體管的電流容量，內置 了過載電流保護電路、短路保護電路。
■ 產品特點
可選擇輸出電壓：可以在1.2～5.0V的范圍內選擇,并以0.1 V 為單位進級
輸出電壓精度高：精度可達±2.0%
消耗電流少：典型值 2μA
輸出電流大：可輸出 100mA（VIN≥VOUT+1V）
內置保護：內置過流保護和負載短路保護電路
最大工作電壓：24V
■ 用途
移動電話
無繩電話
相機、攝像機
手持游戲機
手持式 AV 設備
基準電壓源
電池供電設備

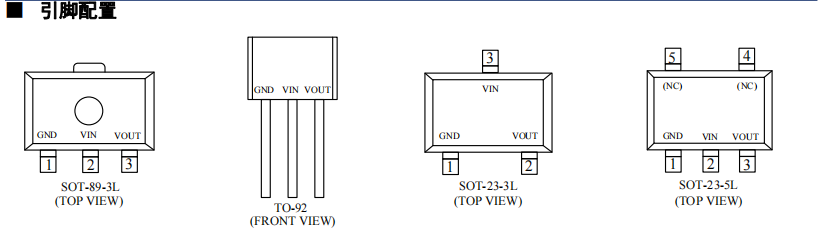

■ 封裝
? SOT-89-3L
? SOT-23L
? SOT23-5L
? TO-92
