LN1179
30V 低功耗 500mA CMOS 電壓穩壓器
產品概述
LN1179 系列是使用 CMOS 技術開發的高速、低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。輸出電壓可以設置從 1.5-5.0V，為了使負載電流不超過輸出晶體管的電流容量，內置了過流保護及短路保護功能。LN1179 支持高壓(30V)的電源和使能輸入，同時內部采用低功耗設計，適合一些低功耗場合應用
產品概述
LN1179 系列是使用 CMOS 技術開發的高速、低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。輸出電壓可以設置從 1.5-5.0V，為了使負載電流不超過輸出晶體管的電流容量，內置了過流保護及短路保護功能。LN1179 支持高壓(30V)的電源和使能輸入，同時內部采用低功耗設計，適合一些低功耗場合應用
■ 用途
移動電話
無繩電話
照相機、視頻錄制設備
便攜式游戲機
便攜式 AV 設備
基準電壓源
以電池供電的系統

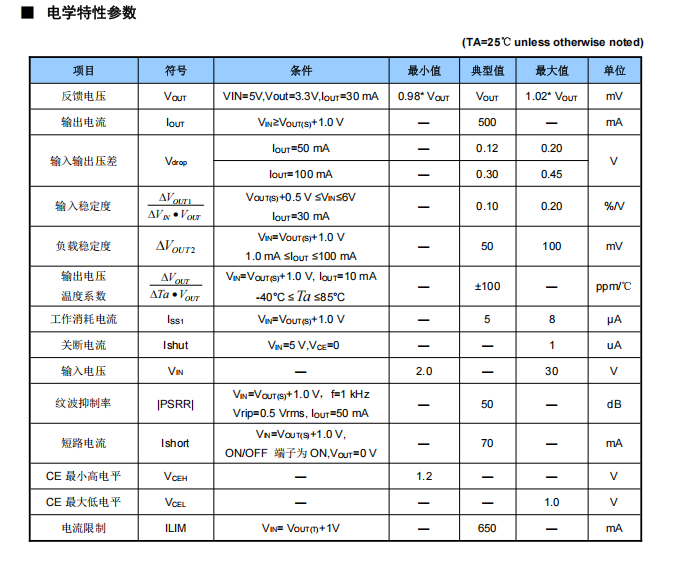

■ 產品特點
反饋精度高： 精度可達±2%
輸入輸出壓差低： 300 mV 典型值(輸出為 3.0V 的產品, IOUT=100mA 時)
消耗電流少：5μA(TYP.)
最大輸出電流：可輸出 500mA(VIN≥VOUT+1V)
待機電流：小于 1μA
內置保護：內置過流保護和短路保護電路

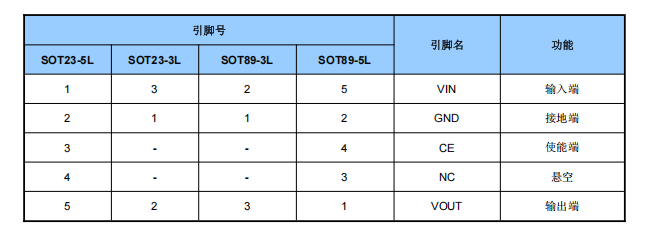

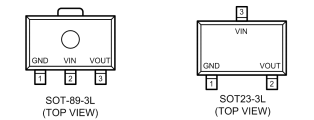

■ 封裝
SOT23-5L
SOT23-3L
SOT89-3L
SOT89-5L
LN1179 系列是使用 CMOS 技術開發的高速、低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。輸出電壓可以設置從 1.5-5.0V，為了使負載電流不超過輸出晶體管的電流容量，內置了過流保護及短路保護功能。LN1179 支持高壓(30V)的電源和使能輸入，同時內部采用低功耗設計，適合一些低功耗場合應用
■ 用途
移動電話
無繩電話
照相機、視頻錄制設備
便攜式游戲機
便攜式 AV 設備
基準電壓源
以電池供電的系統
■ 產品特點
反饋精度高： 精度可達±2%
輸入輸出壓差低： 300 mV 典型值(輸出為 3.0V 的產品, IOUT=100mA 時)
消耗電流少：5μA(TYP.)
最大輸出電流：可輸出 500mA(VIN≥VOUT+1V)
待機電流：小于 1μA
內置保護：內置過流保護和短路保護電路
■ 封裝
SOT23-5L
SOT23-3L
SOT89-3L
SOT89-5L
產品概述
LN1179 系列是使用 CMOS 技術開發的高速、低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。輸出電壓可以設置從 1.5-5.0V，為了使負載電流不超過輸出晶體管的電流容量，內置了過流保護及短路保護功能。LN1179 支持高壓(30V)的電源和使能輸入，同時內部采用低功耗設計，適合一些低功耗場合應用
■ 用途
移動電話
無繩電話
照相機、視頻錄制設備
便攜式游戲機
便攜式 AV 設備
基準電壓源
以電池供電的系統
■ 產品特點
反饋精度高： 精度可達±2%
輸入輸出壓差低： 300 mV 典型值(輸出為 3.0V 的產品, IOUT=100mA 時)
消耗電流少：5μA(TYP.)
最大輸出電流：可輸出 500mA(VIN≥VOUT+1V)
待機電流：小于 1μA
內置保護：內置過流保護和短路保護電路
■ 封裝
SOT23-5L
SOT23-3L
SOT89-3L
SOT89-5L
