LN71XX
低功耗高輸入電壓 CMOS 電壓穩壓器
■ 產品概述
LN71XX 系列是一款采用 CMOS 工藝實現的三端高輸
入電壓、低壓差、小輸出電流的電壓穩壓器。它的輸出電流
可達到 70mA，最大輸入電壓可達到 28V。其輸出固定電壓
的范圍是 1.8V～5.0V，用戶也可通過外圍應用電路來實現輸
出電壓可調。由于采用的 CMOS 工藝，它可實現低壓差和小
靜態電流。芯片內置過流保護和短路保護電路，可確保工作
安全和使用壽命。
■ 產品概述
LN71XX 系列是一款采用 CMOS 工藝實現的三端高輸 入電壓、低壓差、小輸出電流的電壓穩壓器。它的輸出電流 可達到 70mA，最大輸入電壓可達到 28V。其輸出固定電壓 的范圍是 1.8V～5.0V，用戶也可通過外圍應用電路來實現輸 出電壓可調。由于采用的 CMOS 工藝，它可實現低壓差和小 靜態電流。芯片內置過流保護和短路保護電路，可確保工作 安全和使用壽命。
■ 用途
? 電池供電設備
? 通訊設備
■ 產品特點
? 低靜態功耗 典型值 2.5μA
? 高精度輸出 最高可達±2%
? 小溫度系數 ＜±100ppm/℃
? 高輸入電壓 最高達 28V
? 高輸入耐壓 不小于 40V
? 內置保護電路 過流保護和短路保護
? 輸出電流 70mA（最大值）

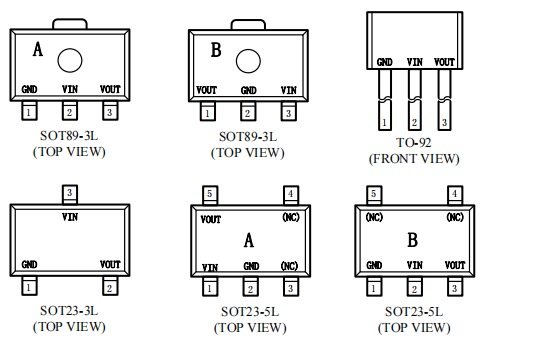

? 小封裝形式 TO-92, SOT89-3L, SOT23-3L SOT23-5L
