LN1177
超低功耗高輸入電壓 CMOS 電壓穩壓
產品概述

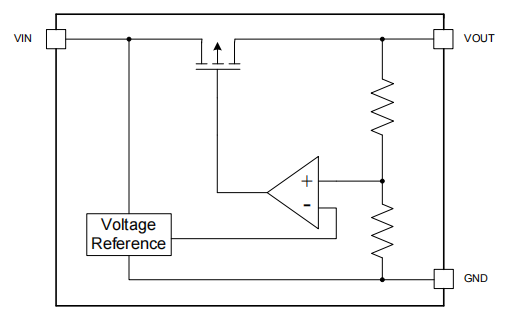

LN1177 系列是一款采用 CMOS 工藝實現的三端高輸入電壓、低壓差、小輸出電流電壓穩壓器。它的輸出電流可達到 300mA，最大輸入電壓可達到 12V。其輸出固定電壓的范圍是 1.5V～5.0V，用戶也可通過外圍應用電路來實現輸出電壓可調。由于采用的 CMOS 工藝，它可實現低壓差和小靜態電流。芯片內置短路保護電路，可確保工作安全和使用壽命。
產品概述
LN1177 系列是一款采用 CMOS 工藝實現的三端高輸入電壓、低壓差、小輸出電流電壓穩壓器。它的輸出電流可達到 300mA，最大輸入電壓可達到 12V。其輸出固定電壓的范圍是 1.5V～5.0V，用戶也可通過外圍應用電路來實現輸出電壓可調。由于采用的 CMOS 工藝，它可實現低壓差和小靜態電流。芯片內置短路保護電路，可確保工作安全和使用壽命。
■ 用途
電池供電設備
通訊設備

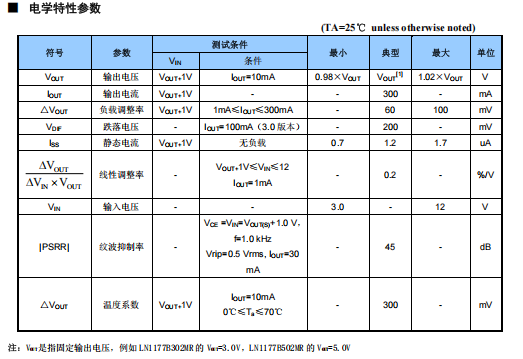

■ 產品特點
低靜態功耗 典型值 1.2μA
高精度輸出 ±2%
小溫度系數
LN1177 系列是一款采用 CMOS 工藝實現的三端高輸入電壓、低壓差、小輸出電流電壓穩壓器。它的輸出電流可達到 300mA，最大輸入電壓可達到 12V。其輸出固定電壓的范圍是 1.5V～5.0V，用戶也可通過外圍應用電路來實現輸出電壓可調。由于采用的 CMOS 工藝，它可實現低壓差和小靜態電流。芯片內置短路保護電路，可確保工作安全和使用壽命。
■ 用途
電池供電設備
通訊設備
■ 產品特點
低靜態功耗 典型值 1.2μA
高精度輸出 ±2%
小溫度系數
產品概述
LN1177 系列是一款采用 CMOS 工藝實現的三端高輸入電壓、低壓差、小輸出電流電壓穩壓器。它的輸出電流可達到 300mA，最大輸入電壓可達到 12V。其輸出固定電壓的范圍是 1.5V～5.0V，用戶也可通過外圍應用電路來實現輸出電壓可調。由于采用的 CMOS 工藝，它可實現低壓差和小靜態電流。芯片內置短路保護電路，可確保工作安全和使用壽命。
■ 用途
電池供電設備
通訊設備
■ 產品特點
低靜態功耗 典型值 1.2μA
高精度輸出 ±2%
小溫度系數 <±100ppm/℃
高輸入電壓 最高達 12V
內置保護電路 短路保護
輸出電流 300mA
小封裝形式 SOT-89 和 SOT-23 以及客戶要求的封裝

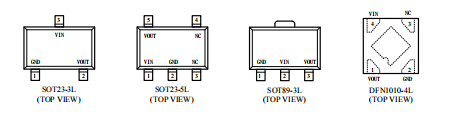

■ 封裝
SOT89-3L
SOT23-3L
SOT23-5L
DFN1010-4L
