Product Center
LN1173
低功耗高輸入電壓 CMOS 電壓穩壓器
LN1173 系列是一款采用 CMOS 工藝實現的三端高輸入
電壓、低壓差、小輸出電流電壓穩壓器。它的輸出電流可達
到 300mA，最大輸入電壓可達到 12V。其輸出固定電壓的范
圍是 1.5V～5.0V，用戶也可通過外圍應用電路來實現輸出電
壓可調。由于采用的 CMOS 工藝，它可實現低壓差和小靜態
電流。芯片內置過流保護和短路保護電路，可確保工作安全
和使用壽命。
■ 產品概述
LN1173 系列是一款采用 CMOS 工藝實現的三端高輸入 電壓、低壓差、小輸出電流電壓穩壓器。它的輸出電流可達 到 300mA，最大輸入電壓可達到 12V。其輸出固定電壓的范 圍是 1.5V～5.0V，用戶也可通過外圍應用電路來實現輸出電 壓可調。由于采用的 CMOS 工藝，它可實現低壓差和小靜態 電流。芯片內置過流保護和短路保護電路，可確保工作安全 和使用壽命。
■ 產品特點
? 低靜態功耗 典型值 2μA
? 高精度輸出 ±2%
? 小溫度系數 ＜±100ppm/℃
? 高輸入電壓 最高達 12V
? 內置保護電路 過流保護和短路保護
? 輸出電流 300mA
? 小封裝形式 SOT-89 和 SOT-23 以及客戶要求的 封裝
■ 用途
? 電池供電設備
? 通訊設備

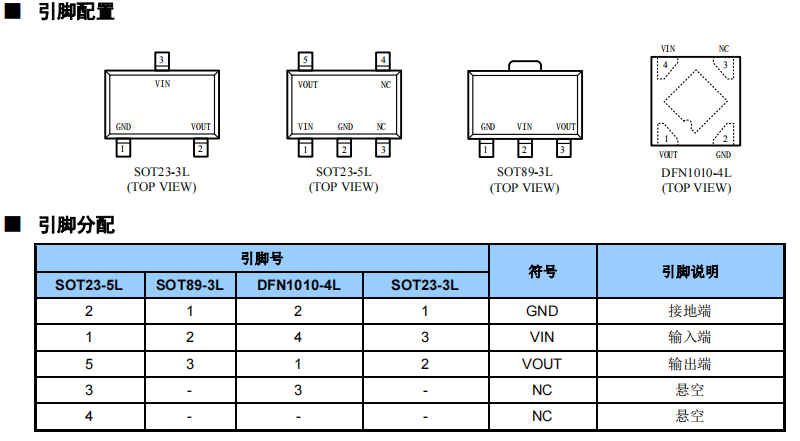

■ 封裝
? SOT89-3L
? SOT23-3L
? SOT23-5L
? DFN1010-4L
