LN75XX
高輸入電壓 低壓差 100mA 輸出電流 CMOS 穩壓器
LN75XX 系列是一款采用 CMOS 工藝實現的三端高輸
入電壓、低壓差、中輸出電流電壓穩壓器。它的輸出電流可
達到 100mA，最大輸入電壓可達到 18V。其固定輸出電壓的
范圍是 3.0V～8.0V，用戶也可通過外圍應用電路來實現輸出
電壓可調。芯片采用 CMOS 工藝可實現低壓差和小靜態電
流。
■ 產品概述
LN75XX 系列是一款采用 CMOS 工藝實現的三端高輸 入電壓、低壓差、中輸出電流電壓穩壓器。它的輸出電流可 達到 100mA，最大輸入電壓可達到 18V。其固定輸出電壓的 范圍是 3.0V～8.0V，用戶也可通過外圍應用電路來實現輸出 電壓可調。芯片采用 CMOS 工藝可實現低壓差和小靜態電 流。
■ 產品特點
? 低靜態功耗 典型值 2μA
? 低壓差 100mV @ Iout=1mA
? 小溫度系數 ＜±100ppm/℃
? 高輸入電壓 最高達 18V
? 輸出電流 100mA
? 小封裝形式 TO-92、SOT-89-3、SOT-23-3L、 SOT-23-5L 等
■ 用途
? 電池供電設備
? 通訊設備
? 音頻/視頻設備

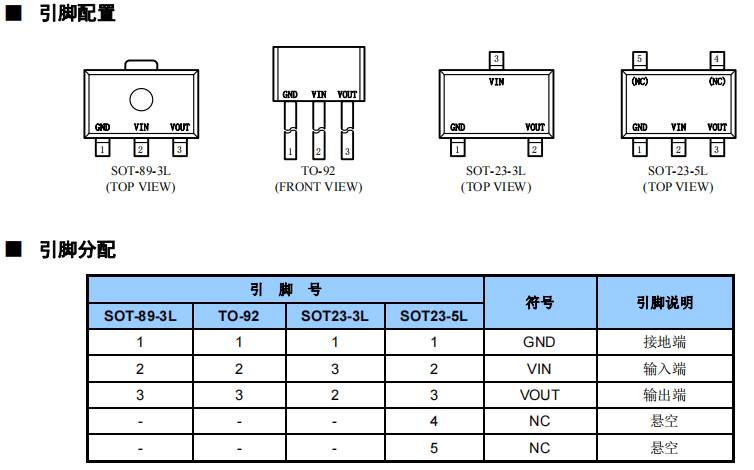

■ 封裝
? TO-92
? SOT-89-3L
? SOT-23-3L
? SOT-23-5L
