QX2304
高效 PFM 同步升壓 DC/DC 變換器
QX2304 是一款高效率、低功耗、低
紋波、高工作頻率的PFM同步升壓DC/DC
變換器。
QX2304 僅需要三個外圍元件，就可
將低輸入電壓升壓到所需的工作電壓。
QX2304 可通過內部修調電路（步進
0.1V）來獲得所需的輸出電壓。
QX2304 內置的同步開關管可使效率
最高可達 95%，QX2304 工作于 PFM 模式，
可有效降低輕載模式下的紋波。
QX2304 具有極低的靜態電流特別適
合于手持電子設備應用。

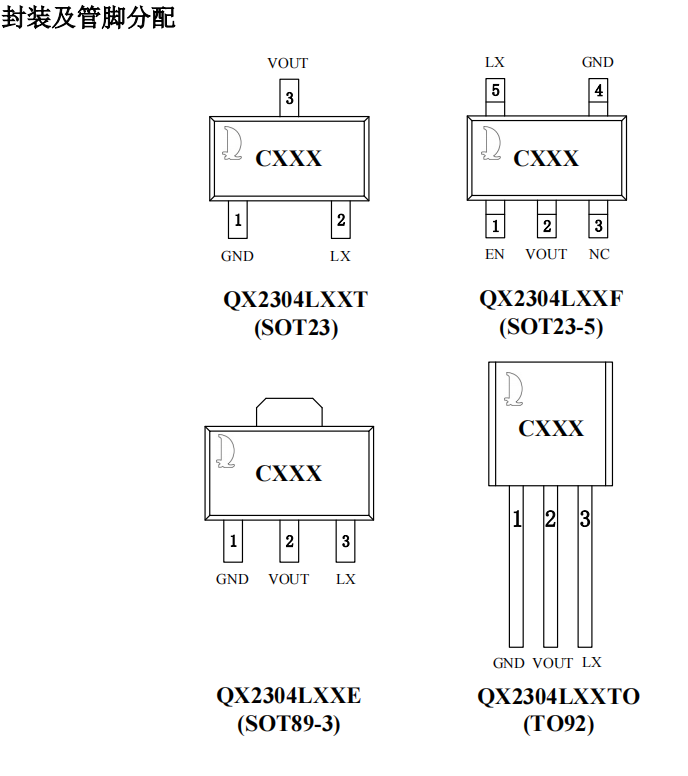

QX2304 采用 SOT23、SOT23-5、
SOT89-3、TO92 封裝。
概述
QX2304 是一款高效率、低功耗、低 紋波、高工作頻率的PFM同步升壓DC/DC 變換器。
QX2304 僅需要三個外圍元件，就可 將低輸入電壓升壓到所需的工作電壓。
QX2304 可通過內部修調電路（步進 0.1V）來獲得所需的輸出電壓。
QX2304 內置的同步開關管可使效率 最高可達 95%，QX2304 工作于 PFM 模式， 可有效降低輕載模式下的紋波。
QX2304 具有極低的靜態電流特別適 合于手持電子設備應用。
QX2304 采用 SOT23、SOT23-5、 SOT89-3、TO92 封裝。

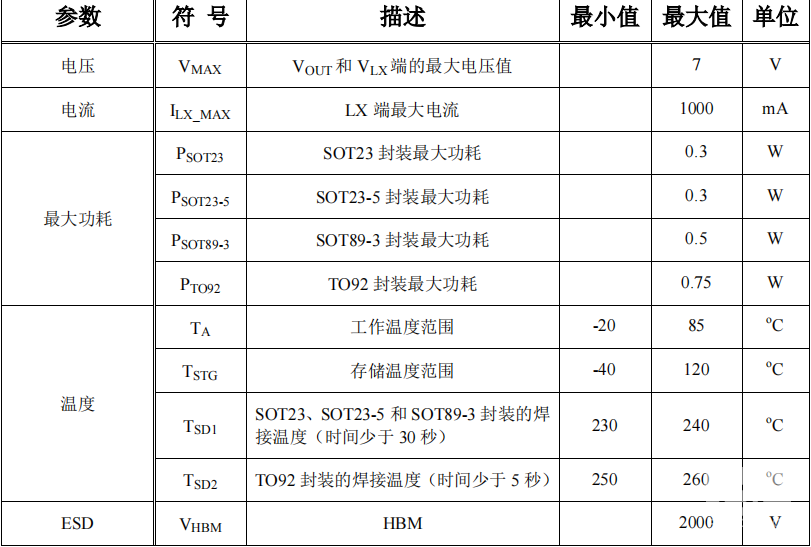

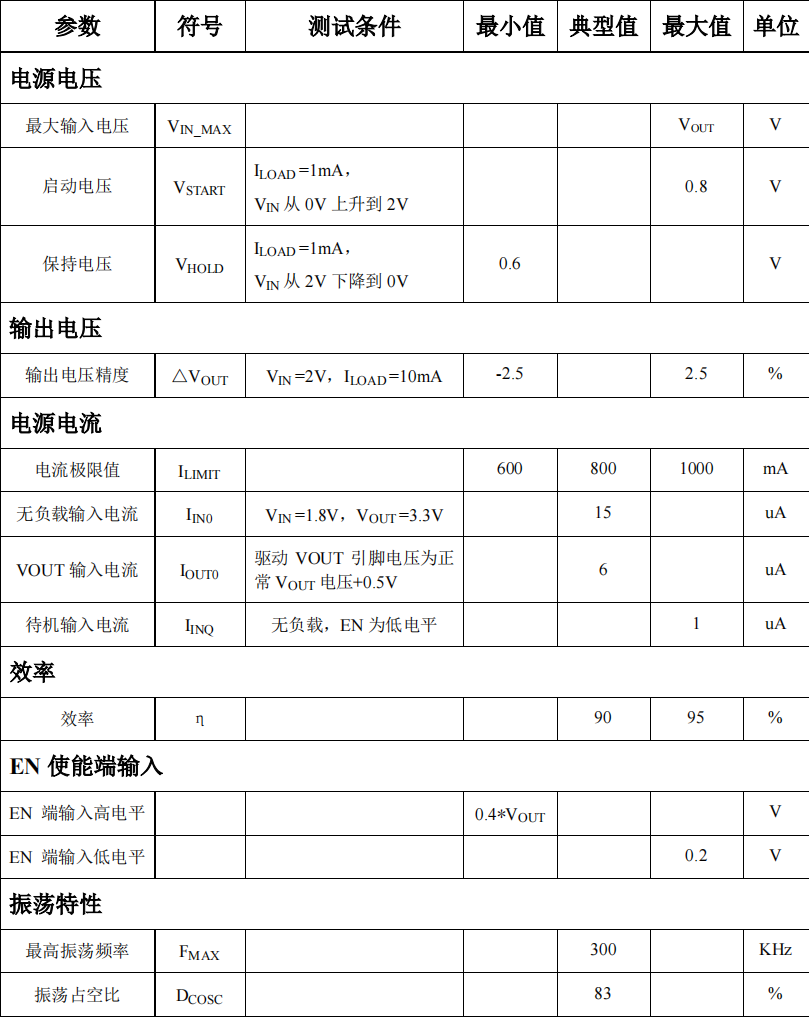

特點
? 最高效率：95%
? 最高工作頻率：300 KHz
? 低靜態電流：15uA
? 可選輸出電壓：2.5V～5.0V
? 輸出精度：±2.5%
? 只需三個外圍元件
? 低紋波，低噪聲
應用領域
? 1～3 個干電池的電子設備
? 電子詞典、數碼相機、LED 手電筒、 LED 燈、血壓計、MP3、遙控玩具、 無線耳機、無線鼠標鍵盤、醫療器械、 防丟器、汽車防盜器、充電器、VCR、 PDA 等手持電子設備
