XT1866
帶欠壓保護的 PFM 同步升壓 DC-DC 變換器
■ 產品概述
XT1866 系列產品是一款低功耗高效率、低紋波、工作
頻率高的 PFM 控制升壓 DC-DC 變換器。芯片內置 ULVO
電路，可以對輸入電壓進行檢測，同時通過外部電容可以調
節 UVLO 的濾波時間，通過外置電容和內置的 UVLO 實現芯
片的欠壓保護功能。當欠壓保護后，必須通過重新上電（高
于 UVLO 電壓），才能對欠壓保護進行解除。
芯片內置了放電管，當 UVLO 后，芯片通過內置的放電
管實現快速放電。

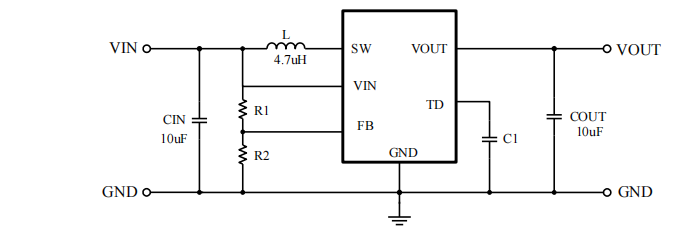

XT1866 系列產品僅需要 6 個外部元器,即可完成低輸
入的電池電壓輸入。
■ 產品概述
XT1866 系列產品是一款低功耗高效率、低紋波、工作 頻率高的 PFM 控制升壓 DC-DC 變換器。芯片內置 ULVO 電路，可以對輸入電壓進行檢測，同時通過外部電容可以調 節 UVLO 的濾波時間，通過外置電容和內置的 UVLO 實現芯 片的欠壓保護功能。當欠壓保護后，必須通過重新上電（高 于 UVLO 電壓），才能對欠壓保護進行解除。 芯片內置了放電管，當 UVLO 后，芯片通過內置的放電 管實現快速放電。 XT1866 系列產品僅需要 6 個外部元器,即可完成低輸 入的電池電壓輸入。
■ 用途
? 1~3 個干電池的電子設備
? 數碼相機、電子詞典
? LED 手電筒、LED 燈
? 血壓計、MP3、遙控玩具
? 無線耳機、無線鼠標鍵盤、醫療器械
? 防丟器、汽車防盜器、充電器
? VCR、PDA 等手持電子設備
■ 產品特點
? 最高效率：92%
? 最高工作頻率：300KHz
? 低靜態電流：10μA
? 輸出電壓：1.8V～5.0V（步進 0.1V）
? 輸出精度：±2%
? 輸入電壓：0.9V～6.5V
? 低紋波，低噪聲
? 小體積封裝
