ME2188
高效 PFM 同步升壓 DC-DC 轉換芯片
ME2188 是一系列高轉換效率、低功耗、高工作頻率
的 PFM 同步升壓 DC-DC 轉換芯片。芯片利用 PFM 控制
電路，根據負載電流大小自動切換占空比系數，可獲得低
紋波、高效率、寬輸出電壓范圍的一系列產品。芯片內置
同步開關管及芯片的低消耗電流，有效的提高了 DC-DC

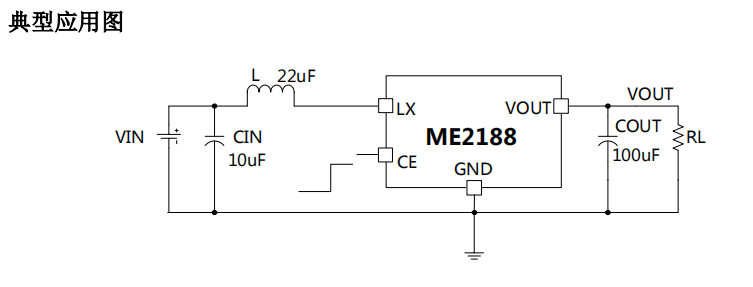

的轉換效率和設備的使用周期。外圍僅需要三個元件，就
可以完成低輸入電池電壓升壓到所需的工作電壓。
概述
ME2188 是一系列高轉換效率、低功耗、高工作頻率 的 PFM 同步升壓 DC-DC 轉換芯片。芯片利用 PFM 控制 電路，根據負載電流大小自動切換占空比系數，可獲得低 紋波、高效率、寬輸出電壓范圍的一系列產品。芯片內置 同步開關管及芯片的低消耗電流，有效的提高了 DC-DC 的轉換效率和設備的使用周期。外圍僅需要三個元件，就 可以完成低輸入電池電壓升壓到所需的工作電壓。

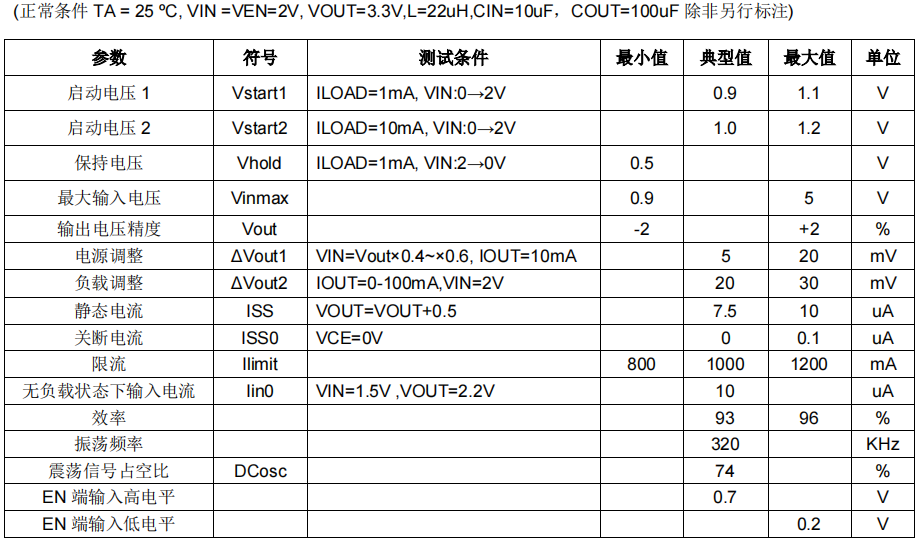

特點
● 高效率：93%
● 低啟動電壓： 0.9V @IOUT=1mA
● 低靜態電流：7uA
● 頻率：320KHz
● 可選輸出電壓：1.9V~5.0V
● 輸出精度：±2%
● 輸出電流：300mA
● 低紋波、低噪聲
● 同步整流
應用場合
● 1~2節干電池的電子設備
● 數碼相機、LED手電筒、LED燈、血壓計、 遙控玩具、無線耳機、無線鼠標鍵盤、醫療器械、 汽車防盜器、充電器、VCR、PDA等手持電子設備

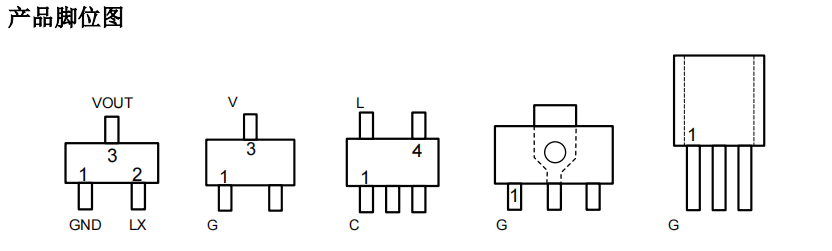

封裝形式
● 5-pin SOT23-5
● 3-pin SOT23、SOT23-3、SOT89-3、TO92
