QX2340
無線鼠標、鍵盤專用同步升壓變換器
QX2340 是一款專門針對無線鼠標、 鍵盤開發的同步升壓變換器，僅 6uA 靜態 電流。 QX2340 在 PFM 的基礎上采用了自主 的專利...
QX2340 是一款專門針對無線鼠標、
鍵盤開發的同步升壓變換器，僅 6uA 靜態
電流。
QX2340 在 PFM 的基礎上采用了自主
的專利技術，一方面消除了變換器輸出電
容 ESR 對穩定性的影響，提高了輸出電壓
的穩態精度；另一方面，使系統的工作頻
率高達 1MHz，同時又能保持超低的靜態
電流，實現最高的效率。

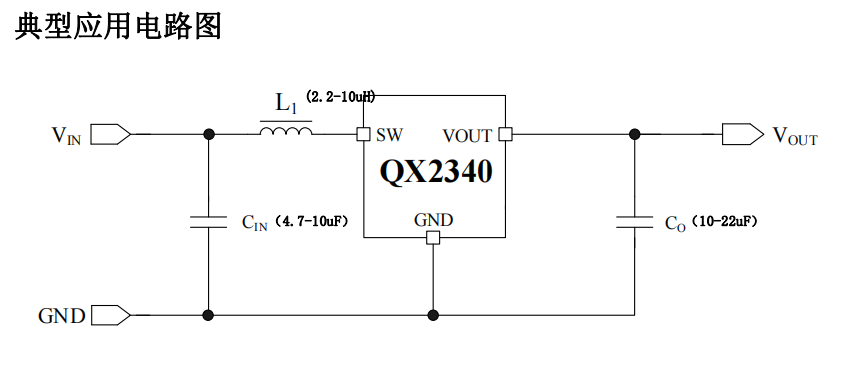

QX2340 僅需三個外圍元件即可達到
所需輸出電壓，并支持小型的外部電感器
和輸出電容器；外圍成本極低。

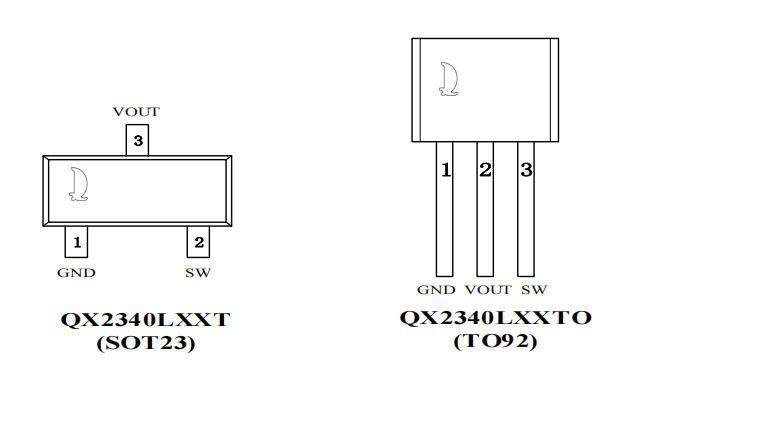

QX2340 采用 SOT23、TO-92 封裝。
鍵盤開發的同步升壓變換器，僅 6uA 靜態
電流。
QX2340 在 PFM 的基礎上采用了自主
的專利技術，一方面消除了變換器輸出電
容 ESR 對穩定性的影響，提高了輸出電壓
的穩態精度；另一方面，使系統的工作頻
率高達 1MHz，同時又能保持超低的靜態
電流，實現最高的效率。
QX2340 僅需三個外圍元件即可達到
所需輸出電壓，并支持小型的外部電感器
和輸出電容器；外圍成本極低。
QX2340 采用 SOT23、TO-92 封裝。
概述
QX2340 是一款專門針對無線鼠標、 鍵盤開發的同步升壓變換器，僅 6uA 靜態 電流。
QX2340 在 PFM 的基礎上采用了自主 的專利技術，一方面消除了變換器輸出電 容 ESR 對穩定性的影響，提高了輸出電壓 的穩態精度；另一方面，使系統的工作頻 率高達 1MHz，同時又能保持超低的靜態 電流，實現最高的效率。
QX2340 僅需三個外圍元件即可達到 所需輸出電壓，并支持小型的外部電感器 和輸出電容器；外圍成本極低。
QX2340 采用 SOT23、TO-92 封裝。

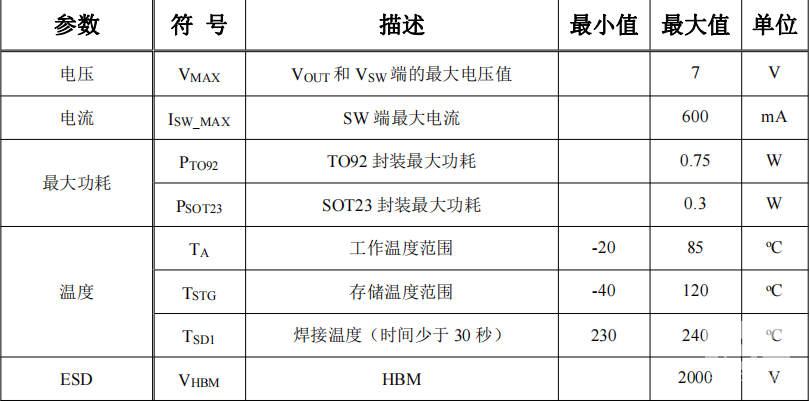

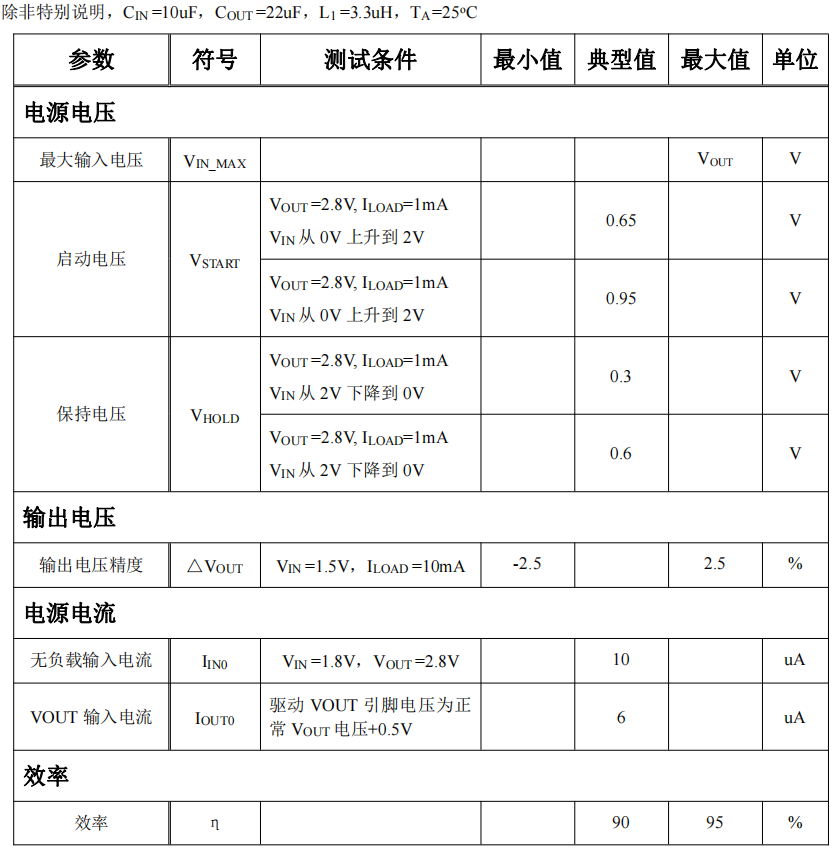

特點
? 最高效率：95%
? 最高工作頻率：1MHz
? 超低啟動電壓：0.65V@Io=1mA
? VOUT 腳靜態電流：6uA@VOUT=2.8V
? VIN輸入靜態電流：10uA@VIN=1.8V
? 輸出電壓：2.2V/2.8V/3.0V
? 最大輸出電流：100mA
? 輸出電壓精度：±2.5%
? 低紋波，低噪聲：±10mV@Io=50mA
應用領域
? 無線鼠標鍵盤
? 1～2 節堿性電池或鎳氫電池供電應 用
