XT1871
同步升壓 DC-DC 變換器
XT1871 系列產品是一款低功耗高效率、低紋波、工作
頻率高的 PFM 控制升壓 DC-DC 變換器。

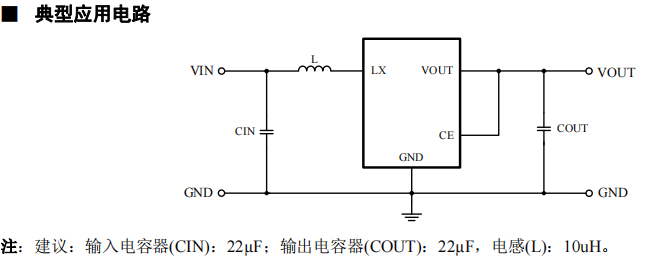

XT1871 系列產品僅需要 3 個外部元器,即可完成低輸
入的電池電壓輸入。
■ 產品概述
XT1871 系列產品是一款低功耗高效率、低紋波、工作 頻率高的 PFM 控制升壓 DC-DC 變換器。
XT1871 系列產品僅需要 3 個外部元器,即可完成低輸 入的電池電壓輸入。

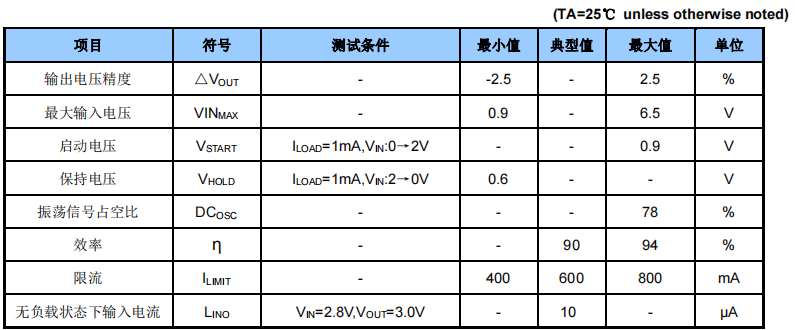

■ 產品特點
? 最高效率：94%
? 最高工作頻率：300KHz
? 低靜態電流：10μA
? 輸出電壓：1.8V～5.0V（步進 0.1V）
? 輸出精度：±2.5%
? 輸入電壓：0.9V～6.5V
? 低紋波，低噪聲
? 小體積封裝
■ 用途
? 1~3 個干電池的電子設備
? 數碼相機、電子詞典
? LED 手電筒、LED 燈
? 血壓計、MP3、遙控玩具
? 無線耳機、無線鼠標鍵盤、醫療器械
? 防丟器、汽車防盜器、充電器
? VCR、PDA 等手持電子設備

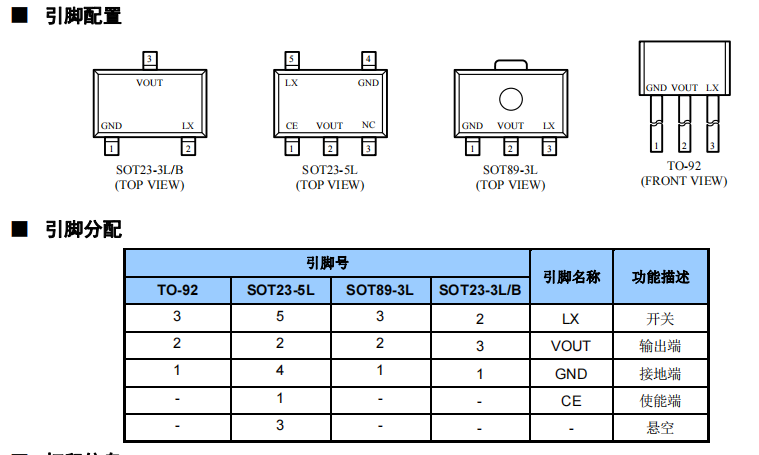

■ 封裝
? SOT23-3L
? SOT23-5L
? SOT23-3B
? TO-92
? SOT89-3L
