LN2220
2A 高效率升壓 DC/DC 電壓調整器
LN2220 是一款微小型、高效率、升壓型 DC/DC 調整器。 電路由電流模 PWM 控制環路，誤差放大器，斜波補償電路， 比較器和功率開關...
■ 產品概述

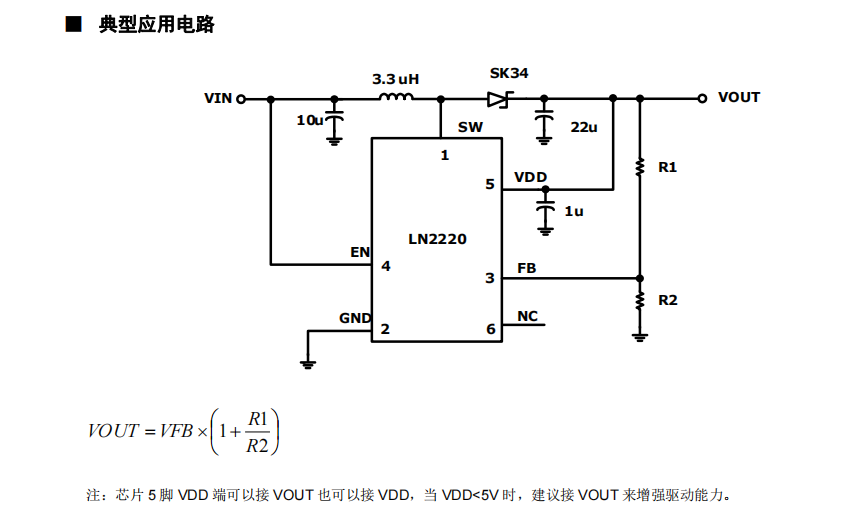

LN2220 是一款微小型、高效率、升壓型 DC/DC 調整器。 電路由電流模 PWM 控制環路，誤差放大器，斜波補償電路， 比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內 高效穩定的工作，內置一個 4A 的功率開關和軟啟動保護電 路。高達 93％的轉換效率能夠高效的延長電池壽命。可以通 過調整兩個外加電阻來設定輸出電壓。

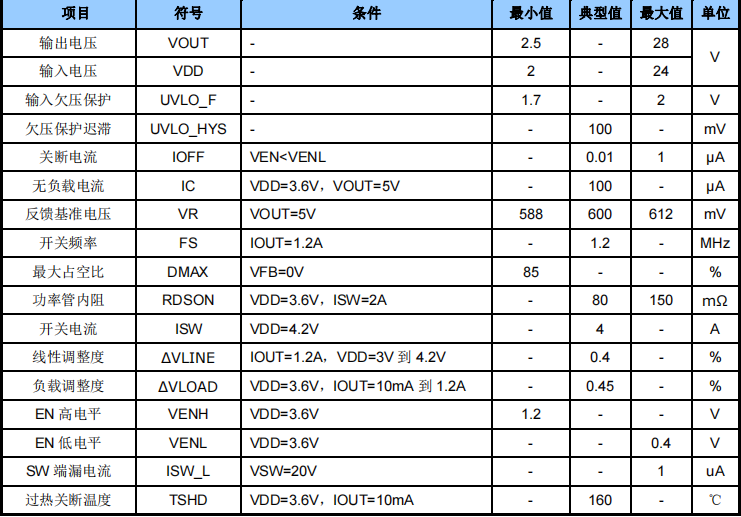

■ 產品特點
? 效率高達 93％
? 輸出電壓可升到 28V
? 輸入電壓范圍 2-24V
? 1.2MHz 的固定開關頻率
? 自動 PWM/PFM 切換模式
? 功率通路支持短路保護
■ 用途
? 便攜式移動設備
? 無線通信設備
? 電池后備電源

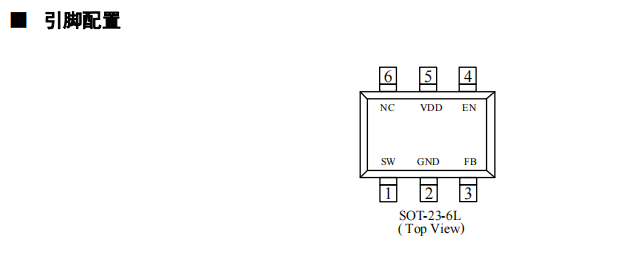

■ 封裝
? SOT23-6L
