LN3005
■ 產品概述
LN3005 是一個雙通道單刀雙擲模擬開關(SPDT)，適用 于通信系統，醫療設備和其它便攜式電池供電設備。它采用 CMOS 工藝，具有雙向，超低阻值，低功耗，低漏電流，高 速，高帶寬的特點，非常適合電池供電的便攜式產品采用。 其極低的開關阻抗——0.5Ω(TYP)和快速開關時間—— tON=16ns, tOFF=15ns，可以大大減少電池供電便攜式產品的 信號損失，改善音頻及視頻輸出級。LN3005 在封裝上采用 了 DFN-10 和 MSOP-10 的封裝，體積小巧，節省了很多空 間。LN3005 集成了兩個單刀雙擲開關，由兩個常開 NO 和 兩個常關 NC 開關組成，可以用來作為 2 選 1 的多路選擇開 關。

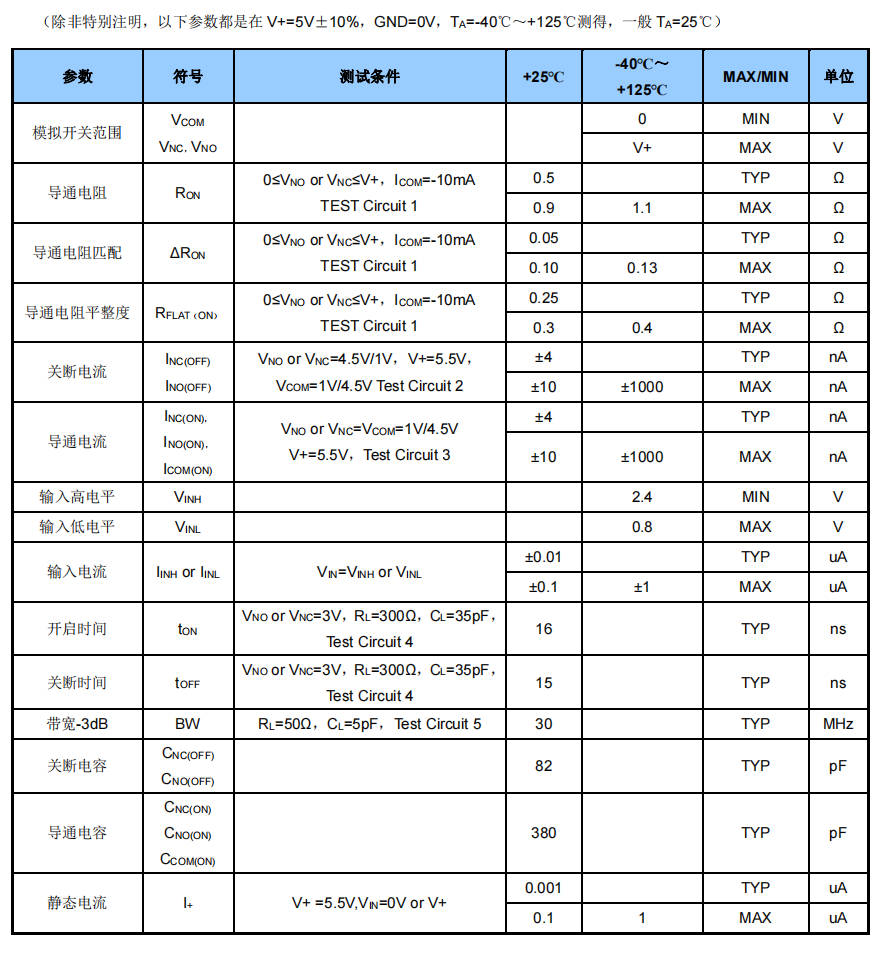

■ 產品特點
? 電壓工作范圍：1.8V～5.5V
? 超低阻值：0.5Ω(TYP)
? 快速開關時間：tON=16ns, tOFF=15ns
? -3dB 帶寬：30MHz
? 超低功耗：<0.01μW
? 軌到軌的工作范圍
? TTL/CMOS 兼容
? 小體積封裝：DFN-10，MSOP-10
■ 用途
? 電池供電，手提和便攜式設備
? 手機/蜂窩式移動電話
? 膝上型，筆記本，掌上型 PDA
? 通訊系統，用戶交換機
? 醫療設備，超聲波，心電圖儀
? 測試設備，便攜式儀表，數字萬用表
? 音頻和視頻傳輸，轉換
? 采樣保持電路
? 數字濾波器
? 高速多路復用
? 積分復位電路等
相關推薦
-
XT9701
XT9701 是一款只有 150mΩ 導通電阻，應用于 USB 供 電的電源開關電路。內置電荷泵升壓來驅動 NMOS 功率管， 當處于關斷狀態時通過寄生的反向體二極管來消除開關的反 向?qū)娏鳌５偷撵o態功耗（23μA）和小封裝（SOT-23-5） 特別適合電池供電的便攜式設備使用。 保護電路包括防止上電過程中的涌入電流的軟啟電路， 過流保護的電流分為 900mA 和 600mA 兩種，內置熱關斷保 護電路以及短路保護電路。 -

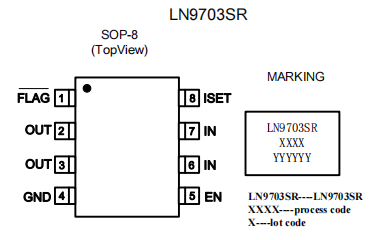

LN9703
The LN9703 is a low voltage, high performance single N-MOSFET power switch, designed for power rail on/off control with low RDS(ON)≈70mΩ and full protection functions. The LN9703 equipped with a charge pump circuitry to drive the internal MOSFET switch and a flag output is available to indicate fault conditions against large di/dt which may cause the supply to fall out of regulation. In order to fit different application, an ISET pin is offered for current limit point setting, a resistor from ISET to ground sets the current limit for the switch. Additional features include soft-start to limit inrush current during plug-in, thermal shutdown to prevent catastrophic switch failure from high-current loads, Output anti back irrigation Protection whether EN pin is connected GND or VIN, under-voltage lockout (UVLO) to ensure that the device remains off unless there is a valid input voltage present, a precision resistor-programmable output current limit up to 3.5A. Besides, the lower quiescent current as 40μA making this device ideal for portable battery-operated equipment. The LN9703 is available in SOT23-5 or SOP-8 package requiring minimum board space and smallest components. -

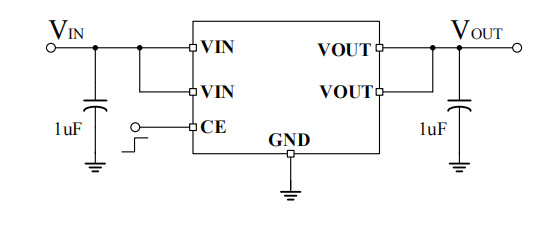

LN9701
